液壓密封之單作用葉片泵的工作原理,你知道多少?

來源:廣東東晟密封科技有限公司 - chvbd8.cn更新時間:2017-03-06

液壓密封件中的葉片泵主要分為單作用葉片泵(所謂變量液壓泵)和雙作用葉片泵(所謂液壓泵)二種。

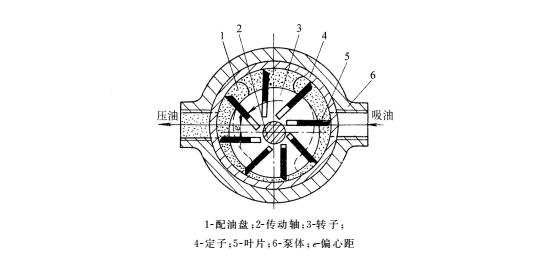

單作用葉片液壓泵工作原理結構圖

葉片泵,是轉子槽內的葉片與泵殼(定子環)相接觸,將吸入的液體由進油側壓向排油側的泵。東晟密封件還告訴您關于液壓密封件中的單作用葉片液壓泵的工作理(單作用葉片液壓泵工作原理結構圖1所示)。液壓泵主要是由于配油盤1、傳動軸2、轉子3、定子4、葉片5和泵體6等液壓密封元件組合而成的。定子的內表而為圓柱形孔,轉子上有均勻分布的窄槽,葉片在槽內,并可在槽內滑動。轉子和定子之間存在著偏心,偏心距為e。轉子轉動的時候,葉片在離心力和通入葉片根部壓力油的壓力作用之下,其頂部緊緊貼在定子4內表面上。這樣,二相鄰的葉片、定子內表面、轉子外表面和二端面配油盤間便構成了若干個密封的工作容積。

當傳動軸帶動轉子(如圖1所示)方向旋轉時,右側的葉片逐漸向外伸出,密封工作容積逐漸增大,產生局部真空,于是通過吸油口和配油盤上的窗口將油吸入,完成了泵的吸油過程。面左側的葉片被定子內表面逐漸奔壓回槽中,密封工作容積逐漸減小,密封工作容積內的油液經配油盤上的另一窗口和壓油口被壓出,完成了泵的壓油過程。應該泵的轉子每一轉,則每個工作容積完成一次吸及壓油的過程,故稱之為單作用的葉片液壓泵。由于該液壓泵的吸油腔和壓油腔各占一側,轉子上承受著單方向的徑向不平衡力,故又稱之為非平衡式葉片液壓泵或非卸荷式葉片液壓泵,軸承負荷較大的一類單作用葉片液壓泵。
