液壓密封件典型結構之雙活塞桿缸案例

來源:廣東東晟密封科技有限公司 - chvbd8.cn更新時間:2017-03-31

液壓密封件中的液壓缸的分類眾多,但他們統稱為液壓缸。東晟密封件告訴您一些典型的液壓缸的結構,主要的液壓缸的有單活塞桿液壓缸結構、雙單活塞桿液壓缸結構、雙作用液壓缸結構等。我們來看看到底什么是液壓密封件中的典型單活塞桿結構及組成吧!

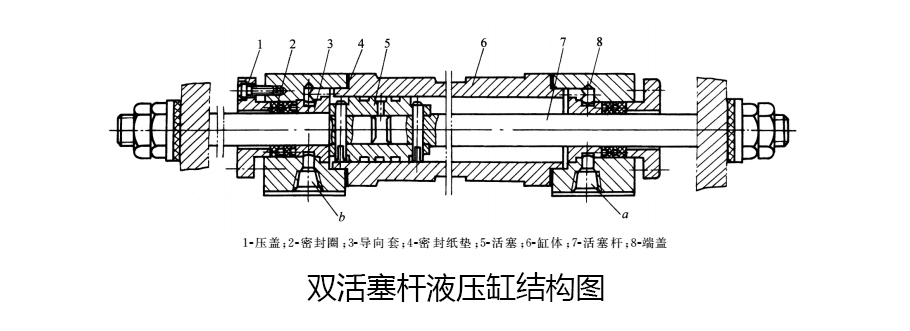

液壓密封件中有一種液壓缸叫作雙活塞桿液壓缸結構圖(圖1所示),常見的雙作用式實心雙活塞桿液壓缸的結構圖。他的整體結構是液壓缸由缸體6、二個端蓋8、活塞5、二實心活塞桿7和密封件2等組合而成的。缸體固定不支,二活塞桿都伸出缸外并與運動構件(也就是工作臺)相連的。端蓋與缸體間用紙墊密封件,活塞桿與端蓋間用密封件密封的,活塞與缸體之間則采用環形槽間隙守密封件。二進出油口ab設置在二端蓋上。

液壓密封件雙活塞桿液壓缸結構圖

當壓力油從進出油口交替輸入液壓缸的左右油腔時,壓力油推動活塞運動,并通過活塞桿帶動工作臺做往復直線運動。



液壓密封件中的雙活塞桿液壓缸也可制成活塞桿固定不動、缸體與工作臺相連的結構形式。這種液壓缸的組成與上面介紹的實心雙活塞桿液壓缸類似,只是為了向液壓氣缸左右油腔交替輸送壓力油,將進出油口設置在活塞桿上,因而活塞桿制成空心的。

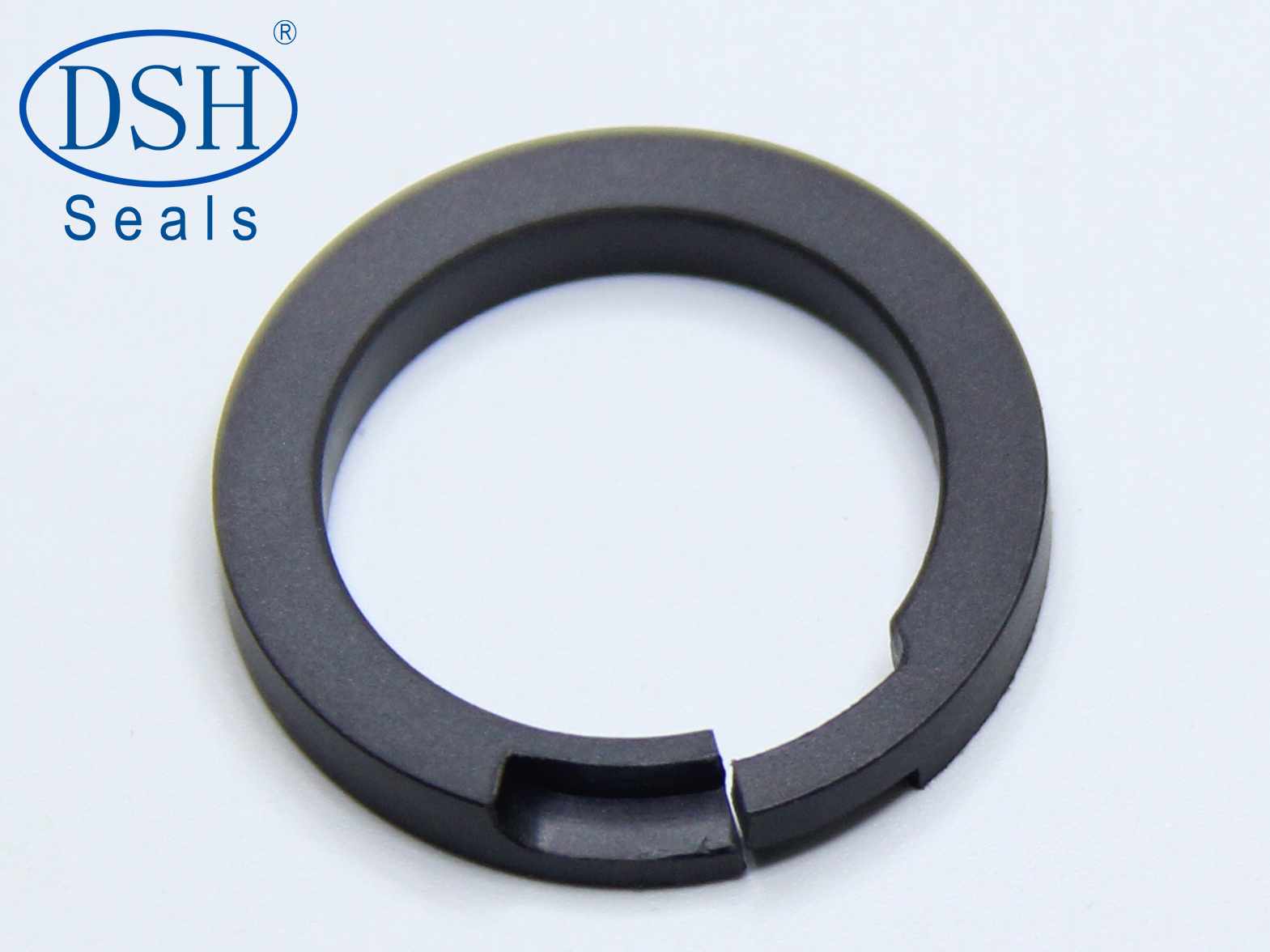

 密封環 活塞密封環

更多液壓密封件的專業知識,盡在chvbd8.cn或微信搜索#東晟密封件#關注我們吧!
