長型(L3)活塞桿用v型密封圈溝槽結構及尺寸
來源：廣東東晟密封科技有限公司 - chvbd8.cn更新時間：2017-03-08
關于活塞標桿專用的長型（L3）密封圈的溝槽中的v型密封組合圈由V型圈、壓環和彈性圈組合而成的，密封結構形式及v型密封圈、壓環和彈性圈見表1的尺寸及公差規格表。東晟密封件告訴您請參考<往復運動橡膠密封圈結構尺寸系列 第1部分：單向密封橡膠密封圈G/BT 10708.1-2000>為準。

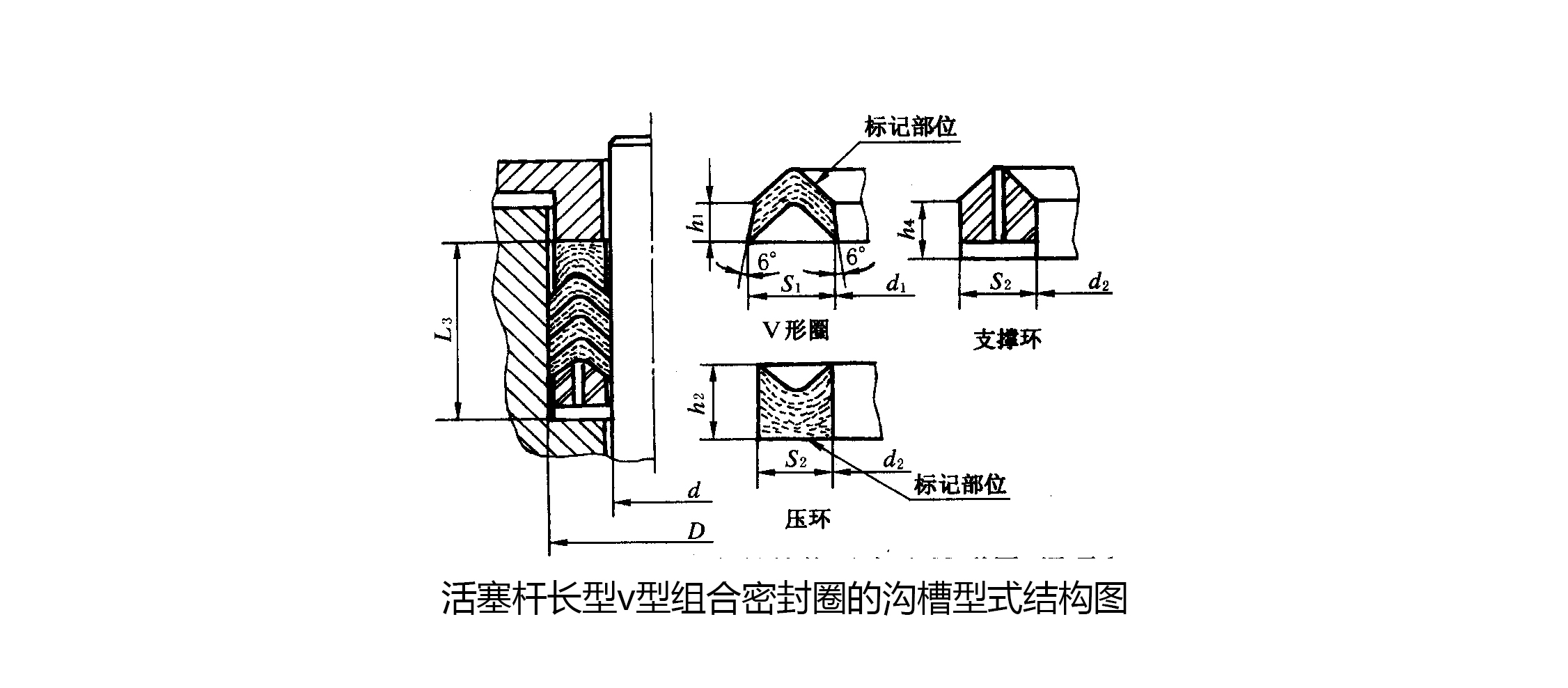

一、活塞桿長型v型組合密封圈的溝槽型式結構圖：

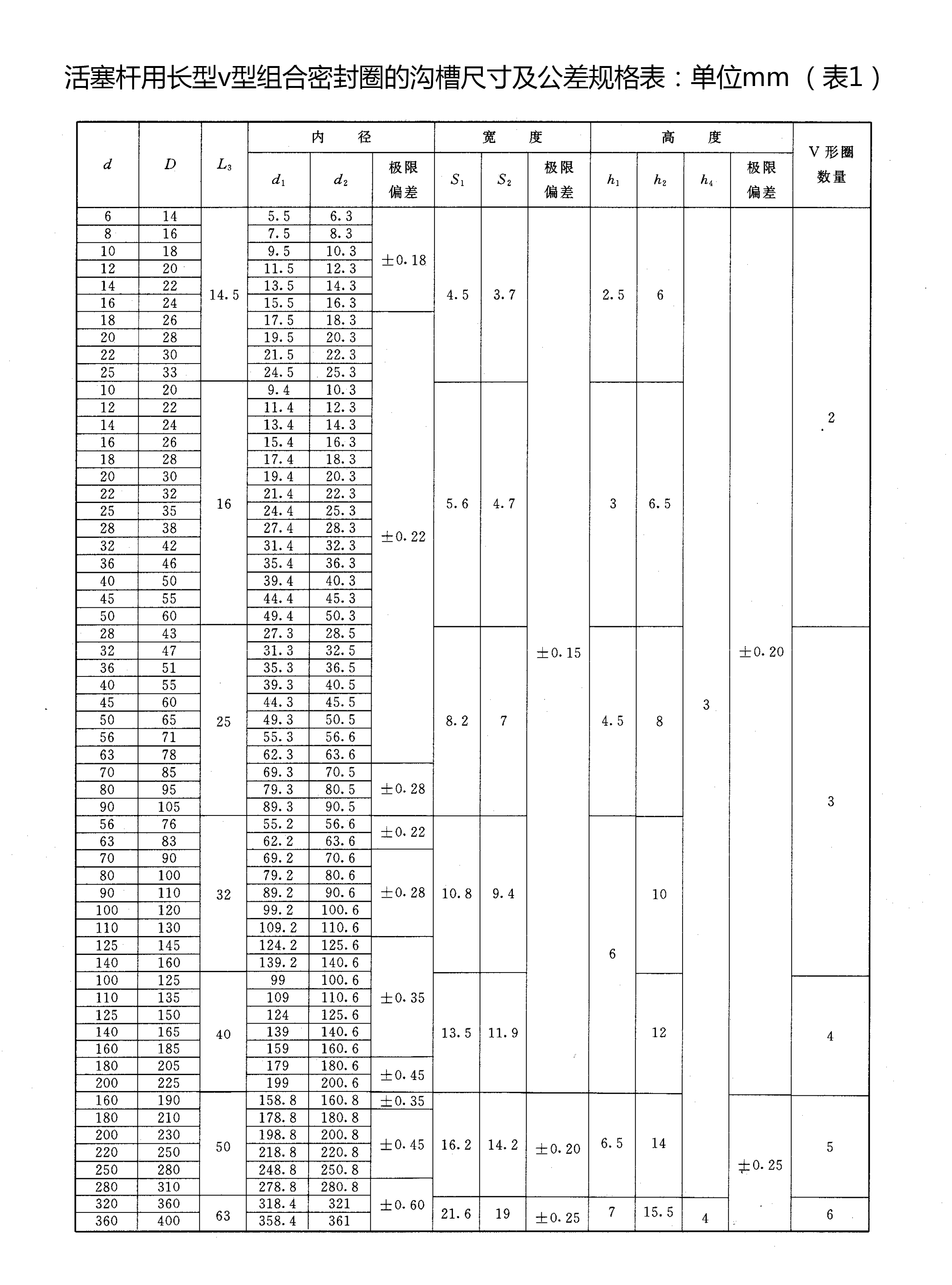

二、活塞桿用長型v型組合密封圈的溝槽尺寸及公差規格表：單位mm （表1）
|
d |
D |
L3 |
密封圈內徑 |
密封圈寬度 |
密封圈高度 |
V型密封圈數量 |
|||||||
|
d1 |
d2 |
極限偏差 |
S1 |
S2 |
極限偏差 |
h1 |
h2 |
h3 |
極限偏差 |
||||
|
6 |
14 |
14.5 |
5.5 |
6.3 |
±0.18 |
4.5 |
3.7 |
±0.15 |
2.6 |
6 |
3 |
±0.20 |
2 |
|
8 |
16 |
7.5 |
8.3 |
||||||||||
|
10 |
18 |
9.5 |
10.3 |
||||||||||
|
12 |
20 |
11.5 |
12.3 |
||||||||||
|
14 |
22 |
13.5 |
14.3 |
||||||||||
|
16 |
24 |
15.5 |
16.3 |
||||||||||
|
18 |
26 |
17.5 |
18.3 |
±0.22 |
|||||||||
|
20 |
28 |
19.5 |
20.3 |
||||||||||
|
22 |
30 |
21.5 |
22.3 |
||||||||||
|
25 |
33 |
24.5 |
25.3 |
||||||||||
|
10 |
20 |
16 |
9.4 |
10.3 |
5.6 |
4.7 |
3 |
6.5 |
|||||
|
12 |
22 |
11.4 |
12.3 |
||||||||||
|
14 |
24 |
13.4 |
14.3 |
||||||||||
|
16 |
26 |
15.4 |
16.3 |
||||||||||
|
18 |
28 |
17.4 |
18.3 |
||||||||||
|
20 |
30 |
19.4 |
20.3 |
||||||||||
|
22 |
32 |
21.4 |
22.3 |
||||||||||
|
25 |
35 |
24.4 |
25.3 |
||||||||||
|
28 |
38 |
27.4 |
28.3 |
||||||||||
|
32 |
42 |
31.4 |
32.3 |
||||||||||
|
36 |
46 |
35.4 |
36.3 |
||||||||||
|
40 |
50 |
39.4 |
40.3 |
||||||||||
|
45 |
55 |
44.4 |
45.3 |
||||||||||
|
50 |
60 |
49.4 |
50.3 |
||||||||||
